三级配电箱规范标准

三级配电箱是电力系统中不可或缺的组成部分，它负责将电力从主干线分配到各个电气设备或负载。作为配电系统中的末级配电箱，三级配电箱的功能和技术要求具有其独特性。以下从多个维度对三级配电箱的标准进行详细介绍。

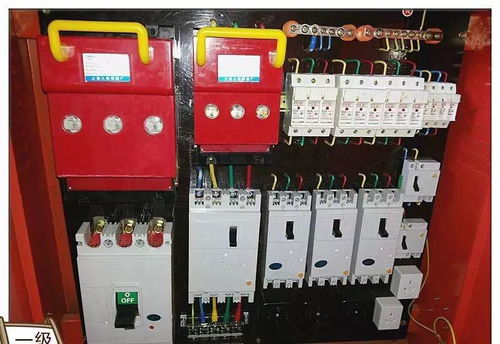

一、三级配电箱的结构与功能

三级配电箱是配电系统中的末端设备，主要作用是为各个用电负载提供独立的电源，并提供相应的电流保护和漏电保护。其功能不仅限于简单的电力分配，还包括故障保护、过载保护、短路保护等，以确保用电设备的安全运行。

二、三级配电箱的技术要求

1. 位置与距离要求

总配电箱：应设置在靠近电源的区域，以便于从主干线接收电力。

分配电箱：可以设在总配电箱以下，与总配电箱的距离应根据实际情况确定，但应确保电力传输的效率和安全性。

开关箱：应设在用电设备或负荷相对集中的区域，且与配电箱的距离不超过30米。同时，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。

2. 专用开关箱的要求

一机一闸：每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制两台及两台以上的用电设备（含插座）。这一要求是为了确保在发生故障时能够迅速切断故障设备的电源，防止故障扩大。

独立控制：每个用电设施要有专门的开关箱，禁止用相同开关箱同时操控超过两台用电设施，以保证控制的独立性和安全性。

3. 动力与照明配电箱的要求

分开设置：动力配电箱和照明配电箱应分别设置，以防止动力设备的电流波动对照明设备造成影响。如果必须合并设置在同一配电箱内，应确保电源线和照明线分开设置，照明线接线应接在电源开关的上方。

分路配电：即使动力和照明配电箱合并设置，也应采用分路配电的方式，确保动力和照明设备的独立供电和控制。

三、三级配电箱的安装与防护

1. 安装位置与环境

干燥通风：配电箱应安装在干燥、通风且常温的场所，以防止潮湿、高温等环境因素对设备造成损害。

无有害介质：配电箱的安装位置应远离瓦斯、油烟、潮气等有害介质，以及易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所。

防护措施：在无法避免上述有害环境时，应采取必要的防护措施，如设置防护罩、增加通风设备等。

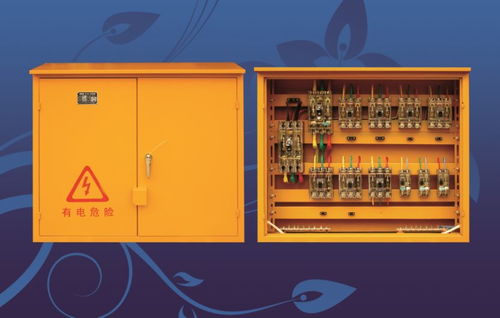

2. 安装要求

端正牢固：配电箱和开关箱应安装端正、牢固，不得歪斜或松动。固定式配电箱、开关箱的中心点与地面的垂直距离应在0.8至1.6米之间，以便于操作和维护。

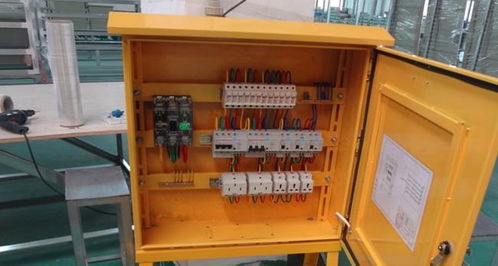

电器固定：配电箱、开关箱内的电器（含插座）应按其规定的位置紧固在电气安装板上，不得歪斜和松动。

电线进出线口：配电箱、开关箱的电线进、出线口应设置在箱底，以便于布线和管理。同时，进出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

四、三级配电箱的电气安全

1. 漏电保护

漏电保护器：开关箱中应装设漏电保护器，其额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1秒。在潮湿或有腐蚀介质场所使用的漏电保护器应采用防溅型产品，其额定漏电动作电流和动作时间应更加严格。

总配电箱保护：总配电箱中也应装设漏电保护器，但其漏电动作电流和动作时间可适当放宽，但应确保与下级漏电保护器的协调性。

2. 隔离开关与断路器

隔离开关：应设置于电源进线端，采用分断时具有可见分段点并能同时断开电源所有极的隔离电器。隔离开关的设置有助于在检修或维护时切断电源，确保操作人员的安全。

断路器：总配电箱和分路配电箱中应装设断路器或熔断器，以便于在发生过载、短路等故障时迅速切断电源，保护设备和线路的安全。

3. 仪表与指示

电压表、电流表：总配电箱中应装设电压表、电流表等仪表，以便于实时监测电源的电压和电流情况，确保电力系统的稳定运行。

指示灯与按钮：配电箱和开关箱上应设置指示灯和按钮，以便于操作人员直观地了解设备的运行状态并进行操作。

五、三级配电箱的维护与管理

1. 定期检查

外观检查：定期对配电箱的外观进行检查，查看是否有损坏、变形或腐蚀等情况。

电气性能检查：定期对配电箱的电气性能进行检查，包括绝缘电阻、接地电阻等指标的测量。

漏电保护器试验：定期对漏电保护器进行试验，确保其动作灵敏、可靠。

2. 清洁与保养

清洁：定期对配电箱进行清洁，去除灰尘、油污等杂物，保持其干净整洁。

保养：对配电箱内的电器元件进行保养，如紧固螺丝、更换损坏的元件等。

3. 记录与档案

记录：对每次检查、试验和保养的结果进行记录，以便于后续的分析和参考。

档案：建立配电箱的档案，包括设备的基本信息、使用记录、维护记录等，以便于管理和追溯。

六、结语

三级配电箱作为电力系统中的关键设备，其安全性、可靠性和稳定性直接关系到用电设备的安全运行和人员的生命财产安全。因此，在三级配电箱的设计、安装、使用和维护过程中，必须严格遵守相关标准和规范，确保其满足各项技术要求。同时，还应加强对配电箱的定期检查和维护保养工作，及时发现和消除安全隐患，确保电力系统的安全稳定运行。
