设计实现低通滤波器：带外衰减≥40dB，十倍频程衰减特性

在设计低通滤波器时，确保其带外衰减不少于40dB/十倍频程是一个重要的技术指标，尤其在需要有效抑制高频干扰信号的应用场景中。本文将从滤波器的基本概念出发，详细介绍如何设计满足这一衰减特性的低通滤波器，同时考虑关键词布局和内容结构，以确保读者能够获得清晰、连贯的知识体系。

一、滤波器基础

滤波器是一种用于从信号中提取或去除特定频率成分的电路或系统。根据频率响应的不同，滤波器主要分为低通、高通、带通和带阻四种类型。低通滤波器允许低频信号通过，而衰减高频信号。其频率响应特性通常通过波特图来表示，波特图展示了滤波器增益（或衰减）随频率变化的关系。

二、设计目标

本次设计的目标是实现一个低通滤波器，其带外衰减在十倍频程内不少于40dB。这意味着，在滤波器的阻带（即高于截止频率的频率范围）内，信号幅度应至少降低到原始幅度的百分之一以下。这一指标对于抑制干扰信号、提高信号质量至关重要。

三、滤波器阶数与衰减特性

滤波器的阶数决定了其滚降速率，即频率响应中增益随频率变化的斜率。对于低通滤波器，阶数越高，滚降速率越快，对高频信号的衰减效果越好。然而，阶数的增加也会带来电路复杂度和成本的上升。

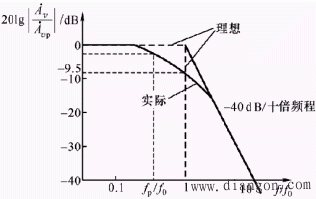

根据波特图的分析，一阶滤波器的滚降速率为每倍频-6dB，而二阶滤波器的滚降速率为每倍频-12dB。对于n阶滤波器，其滚降速率一般为每倍频-6ndB。为了实现40dB/十倍频程的衰减，即每倍频-40dB（因为十倍频相当于频率增加10个倍频程，但通常我们用每倍频的衰减来表示），需要至少设计一个二阶以上的滤波器。然而，由于二阶滤波器的滚降速率为-12dB/倍频，单独使用二阶滤波器无法直接满足40dB/十倍频程的要求。因此，需要通过设计更高阶的滤波器或者采用特殊的滤波器结构（如巴特沃斯滤波器、切比雪夫滤波器等）来实现这一衰减特性。

四、设计步骤

1. 选择滤波器类型

考虑到需要实现较高的带外衰减，可以选择设计一个二阶或更高阶的低通滤波器。为了简化设计，可以先从二阶滤波器开始，并通过调整电路参数来接近目标衰减特性。如果二阶滤波器无法满足要求，再考虑增加阶数或采用其他类型的滤波器。

2. 确定截止频率

截止频率是低通滤波器的重要参数，它决定了滤波器开始衰减高频信号的频率点。根据应用需求，选择合适的截止频率。例如，如果希望滤波器在1MHz以上开始显著衰减高频信号，则可以将截止频率设定为1MHz。

3. 计算电路参数

对于二阶低通滤波器，常见的电路形式包括RC电路和RLC电路。这里以RC电路为例进行说明。二阶RC低通滤波器的电路参数包括电阻R1、R2和电容C1、C2（或两个电阻和两个电容的组合）。这些参数决定了滤波器的频率响应特性。

为了实现40dB/十倍频程的衰减，需要仔细调整这些参数。根据滤波器设计理论，可以通过以下步骤来计算电路参数：

首先，根据截止频率计算第一个极点的频率（即1/R1C1）。

然后，根据目标衰减特性（40dB/十倍频程），确定第二个极点的位置。由于每过一个极点，滤波器的衰减速度增加20dB/十倍频，所以第二个极点必须在第一个极点频率的1.5倍范围内（即1.5/R1C1 > 1/R2C2），以确保两个极点后的衰减速度达到40dB/十倍频。

最后，通过迭代或优化算法找到满足条件的R1、R2、C1和C2的具体值。

需要注意的是，由于实际电路中存在元件误差和非理想因素，计算得到的电路参数可能需要进行微调才能达到预期效果。

4. 仿真与验证

在确定了电路参数后，可以使用电路仿真软件（如Multisim、LTspice等）对滤波器进行仿真验证。通过仿真结果可以直观地看到滤波器的频率响应特性是否满足设计要求。如果仿真结果与设计目标有较大偏差，可以调整电路参数并重新仿真直到满足要求为止。

5. 实际电路制作与测试

在完成仿真验证后，可以制作实际电路并进行测试。测试时可以使用信号发生器产生不同频率的信号作为输入，并使用示波器或频谱分析仪观察滤波器的输出信号。通过比较输入和输出信号的幅度和相位关系，可以评估滤波器的性能是否满足设计要求。

五、特殊滤波器结构考虑

除了传统的RC或RLC电路外，还可以考虑使用特殊滤波器结构来实现更高的带外衰减。例如：

巴特沃斯滤波器：具有平坦的频率响应和较宽的过渡带，适用于对通带内波纹和阻带内衰减要求不高的场合。

切比雪夫滤波器：在通带内允许有一定的波纹以换取更陡峭的过渡带和更高的阻带衰减。适用于对阻带衰减要求较高的场合。

贝塞尔滤波器和椭圆滤波器：这两种滤波器具有更复杂的频率响应特性，可以在满足特定要求的同时实现更高的性能。

在选择滤波器结构时，需要根据具体应用需求进行权衡和选择。

六、结论

设计满足40dB/十倍频程衰减特性的低通滤波器需要仔细考虑滤波器的阶数、截止频率和电路参数等因素。通过合理的电路设计和仿真验证，可以制作出性能良好的低通滤波器。同时，也可以考虑使用特殊滤波器结构来进一步提高滤波器的性能。在实际应用中，还需要根据具体需求和条件进行灵活调整和优化设计。
