道岔型号全面解析：有哪些种类？

道岔是铁路交通中的重要设备，用于实现列车在交叉线路上的转向和切换。根据不同的分类标准，道岔型号可以细分为多种类型，每种类型都有其特定的应用场景和优势。本文将详细介绍道岔型号的分类，以帮助读者更好地理解和选择道岔。

一、按功能和用途分类

根据道岔的功能和用途，道岔可以分为以下几类：

1. 单开道岔：单开道岔是最常见的类型，能使直行股道与岔道上运行的列车互相转线，即列车可以从直道转入岔道，或从岔道拐入直道。例如，单开道岔型号DK615-4-12表示轨距为600mm、轨型为15kg/m、4号道岔，其曲线半径为12m。

2. 双开道岔：双开道岔允许列车在两个不同方向上从一条股道进入两条不同的岔道，或者从两条岔道进入一条股道。这种道岔在复杂交叉线路中应用较多。

3. 渡线道岔：渡线道岔主要用于使列车在两个平行股道之间转换运行方向，例如DX618-4-1213型号，表示轨距为600mm、轨型为18kg/m、4号道岔，其曲线半径为12m，双轨的轨道中心距为1300mm。

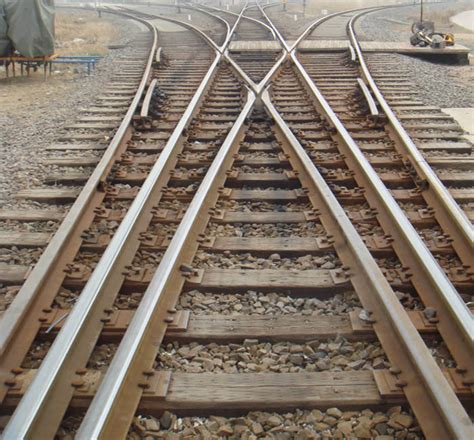

4. 交叉渡线道岔：交叉渡线道岔用于实现列车在四条股道之间的交叉转换，如JD型号。这种道岔在铁路枢纽和大型车站中较为常见。

5. 矿用道岔和煤矿道岔：这些道岔设计用于矿山等特定环境，通常具有更强的耐用性和稳定性。例如，矿用道岔型号分为单开（DK）、对称（DC）、渡线（DX）等。

二、按结构形式分类

根据道岔的结构形式，可以进一步分为以下几类：

1. 交叉渡线道岔：这种道岔通过一系列复杂的交叉线路实现列车在多条股道之间的转换，常用于铁路枢纽和复杂交叉线路。

2. 侧渡道岔：侧渡道岔通常用于连接一条主线和一条支线，使列车可以在主线和支线之间灵活切换。

3. 中央渡线道岔：中央渡线道岔用于在两条平行线路之间实现列车的转换运行方向，多用于铁路干线。

三、按作用方式分类

根据道岔的作用方式，可以分为以下几类：

1. 常规道岔：常规道岔适用于速度低于120公里/小时的列车运行，如60A1型道岔，适用于两条支线和一条主线的交叉线路。

2. 高速道岔：高速道岔设计用于速度高于120公里/小时的列车运行，具有较高的安全性和稳定性。例如，49E1型道岔，适用于高速铁路。

3. 防爆道岔：防爆道岔通常用于具有爆炸性气体的环境中，如煤矿井下，具有特殊的防爆设计。

四、按控制方式分类

根据道岔的控制方式，可以分为以下几类：

1. 手控道岔：手控道岔通过手动操作实现列车的转向和切换，适用于较为简单的铁路线路和列车运行情况。例如，40型道岔，适用于狭窄的铁路线路和限制条件较多的场合。

2. 电控道岔：电控道岔通过电动转辙机或液压转辙机实现列车的转向和切换，适用于自动化程度较高的铁路线路。例如，50型电控道岔，具有较高的智能化和自动化程度，能够提高列车的运行效率和安全性。

3. 无人驾驶道岔：无人驾驶道岔通过先进的控制系统实现远程或自动化控制，适用于高速铁路和城市轨道交通系统。

五、按尺寸和参数分类

道岔还可以根据具体的尺寸、参数和规格进行分类。这些参数包括轨距、轨型、辙岔号数等：

1. 轨距：轨距分为600mm和900mm两种，分别用6和9表示。例如，DK615-4-12型号道岔的轨距为600mm。

2. 轨型：轨型表示钢轨的重量，现有15kg/m、22kg/m、30kg/m、38kg/m、43kg/m和60kg/m等型号。例如，DK615-4-12型号道岔的轨型为15kg/m。

3. 辙岔号数：辙岔号数表示道岔的曲线半径大小，分为2、3、4、5、6五种。例如，DK615-4-12型号道岔的辙岔号数为4，曲线半径为12m。

六、特殊类型道岔

除了上述常见类型外，还有一些特殊类型的道岔，如对称组合道岔（DZ）、菱形交叉道岔（JC）和四轨套线道岔（TX）等。这些道岔多用于特殊线路和复杂交通环境，具有特定的功能和用途。

七、选择和使用道岔的注意事项

在选择和使用道岔时，需要根据实际情况进行综合考虑，以确保列车的安全和运行效率。以下是一些注意事项：

1. 根据铁路线路和列车运行情况选择道岔类型：不同类型的道岔适用于不同的铁路线路和列车运行速度，应根据实际情况选择合适的道岔。

2. 考虑道岔的耐用性和稳定性：特别是在矿山等恶劣环境中，应选择具有更强耐用性和稳定性的道岔。

3. 确保道岔的控制方式符合自动化要求：在自动化程度较高的铁路线路中，应选择电控或无人驾驶道岔，以提高运行效率和安全性。

4. 遵循国家标准和规范：在设计和安装道岔时，应严格遵守国家相关标准和规范，确保道岔的质量和安全性。

综上所述，道岔型号的分类是基于不同的分类标准对道岔进行区分和归类的过程。不同的道岔型号适用于不同的铁路线路和列车运行情况，具有不同的特点和优劣势。在选择和使用道岔时，需要根据实际情况进行综合考虑，以确保列车的安全和运行效率。
