水泥PC和PO的区别是什么？

水泥PC和PO的区别

在建筑行业中，水泥作为一种基础的建筑材料，其种类繁多，各具特色。其中，PC水泥和PO水泥因其广泛的应用和独特的性能，成为市场上备受瞩目的两类水泥。那么，这两者之间究竟有何不同呢？下面，我们将从多个维度进行详细解析。

一、含义与种类的区别

PC水泥和PO水泥首先在其含义和种类上存在显著差异。

PC水泥：PC代表的是复合硅酸盐水泥。这种水泥是由硅酸盐水泥熟料、两种或两种以上规定的混合材料（如粉煤灰、矿渣等工业废料）以及适量石膏磨细制成的。因此，PC水泥在生产过程中需要掺杂超过两种的混合料。PC水泥的强度等级较多，可以分为六个级别，分别是32.5、32.5R、42.5、42.5R、52.5以及52.5R。

PO水泥：PO代表的是普通硅酸盐水泥。这种水泥是由硅酸盐水泥熟料、5%—20%的混合材料及适量石膏磨细制成的。PO水泥在生产过程中无需过多的混合料，仅需复合硅酸盐水泥即可。其强度级别可以分为四个级别，分别是42.5、42.5R、52.5以及52.5R。

二、化学指标的区别

在化学指标方面，PC水泥和PO水泥也有着不同的要求。

PC水泥：对于PC水泥而言，其烧失量并无特定要求，氧化镁的含量应小于或等于6.0%。如果氧化镁的含量超过6.0%，则需要进行水泥压蒸安定性测验，并确保测验结果合格。

PO水泥：与PC水泥不同，PO水泥的烧失量要求在5%以内，氧化镁的含量同样应小于或等于5.0%。但是，如果水泥压蒸测验合格，氧化镁的含量可以放宽至6.0%。此外，PO水泥的质量分数也应该控制在5%以内。

三、性能与强度的区别

PC水泥和PO水泥在性能和强度方面也存在明显的差异，这些差异直接影响到它们在不同应用场景中的适用性。

硬化速度：PO水泥的硬化速度较快，这意味着它能够迅速达到所需的强度。相比之下，PC水泥的硬化速度较慢，其强度发展也相应较慢。

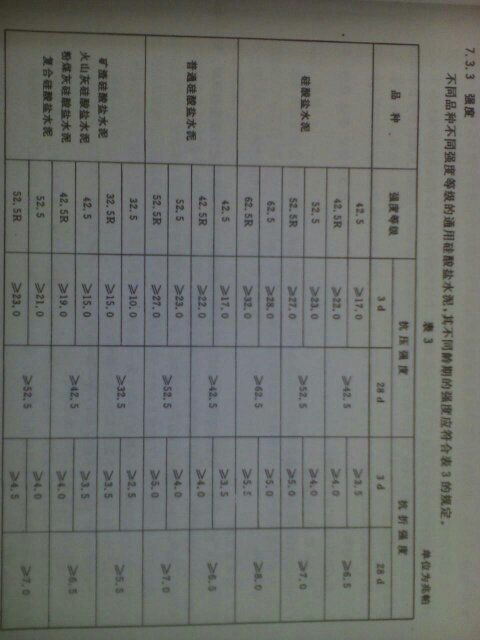

抗压强度：PO水泥的28天抗压强度不低于42.5MPa，适合需要快速达到高强度的结构应用。而PC水泥是ISO国际标准的32.5级水泥，其28天抗压强度达到32.5MPa，适合对强度要求不是特别高的应用。

后期强度与耐久性：虽然PC水泥的早期强度较低，但其后期强度和耐久性较好。这使得PC水泥在需要长期承受荷载和应力的大型工程中具有优势。而PO水泥虽然早期强度高，但后期强度的增长速度相对较慢，且耐久性可能稍逊于PC水泥。

水化热：PO水泥的水化热较大，容易造成混凝土开裂等问题。而PC水泥的水化热较低，配制的混凝土不易开裂，适用于大体积混凝土浇筑等场景。

四、应用场景的区别

由于PC水泥和PO水泥在性能和强度上的差异，它们在实际应用中也有着不同的侧重点。

PO水泥：由于其快速硬化和高抗压强度的特性，PO水泥更适合用于需要快速达到高强度和良好耐久性的结构部位。例如，在梁柱等关键承重部位，PO水泥的高强度和耐久性能能够满足这些部位对安全性和稳定性的要求。此外，PO水泥还适用于各类建筑工程的混凝土浇筑、砂浆配制等方面。

PC水泥：PC水泥则因其较慢的硬化速度和适中的抗压强度，更适合用于对强度要求不是特别高的应用场景。例如，在楼板等部位的浇筑中，PC水泥因其经济实惠和良好的施工性能而成为更合适的选择。此外，PC水泥还适用于大体积混凝土浇筑、高层建筑、桥梁等大型工程。这些工程往往对水泥的后期强度和耐久性有较高要求，而PC水泥正是满足这些要求的理想选择。

五、成本与环保的区别

在成本和环保方面，PC水泥和PO水泥也各有优势。

成本：由于PC水泥在生产过程中使用了两种或两种以上的混合材料（如粉煤灰、矿渣等工业废料），其成本相对较低。这不仅降低了生产成本，还促进了资源的循环利用和环境的可持续发展。相比之下，PO水泥的原材料主要是石灰石、粘土和铁粉等，其成本可能稍高一些。

环保：PC水泥的环保性能较好。由于在生产过程中使用了大量的工业废料作为混合材料，PC水泥不仅减少了这些废料的堆积和排放，还降低了对环境的污染。而PO水泥虽然也具有一定的环保性能，但在生产和使用过程中仍需注意对环境的保护和治理。

六、总结

综上所述，PC水泥和PO水泥在含义、种类、化学指标、性能与强度、应用场景以及成本与环保等方面均存在显著差异。这些差异使得它们在不同的建筑场景中发挥着各自独特的优势和作用。因此，在选择水泥时，我们应充分考虑具体工程的需求和实际情况，选择最适合的水泥类型。只有这样，我们才能确保工程的质量和安全，同时实现资源的合理利用和环境的可持续发展。
